Hướng dẫn lắp đặt hộp lắp nhanh Ehang-Cross

Phương án thi công nhà module lắp nhanh Ehang-Cross

Hướng dẫn các bước lắp đặt tiêu chuẩn cho hộp lắp nhanh Ehang-Cross để thi công tại hiện trường.

Các bước lắp đặt

1. Lắp khung đế và chỉnh phẳng

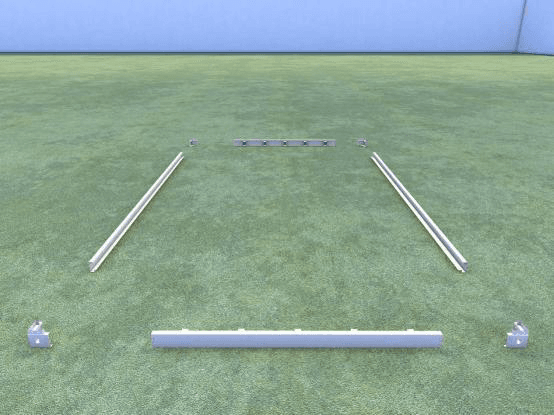

1. Lấy 4 góc đế, 2 dầm dài đáy, 2 dầm ngắn đáy; ghép khung đế bằng bu lông. Như Hình 1-1.

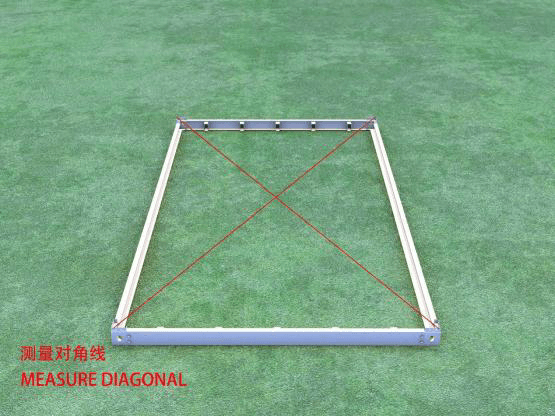

2. Trong khi thực hiện bước 1, cần chỉnh mức và đường chéo, kê nâng đế phù hợp để cùng một mặt phẳng. Khi độ phẳng và đường chéo khung đáy đạt chuẩn, dùng cờ lê tuýp siết bu lông.

3. Hoàn thành các bước trên để có khung đế như hình.

2. Lắp xà gồ đế

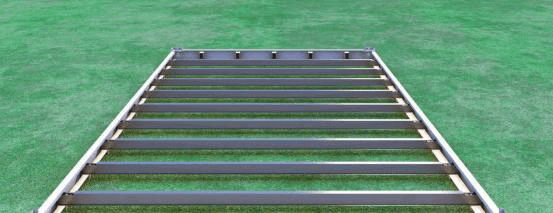

1. Dùng 9 xà gồ chữ C, khớp lỗ trên dầm dài đáy, bắt bu lông và siết chặt. Như Hình 2-1.

3. Lắp cột và khung đỉnh

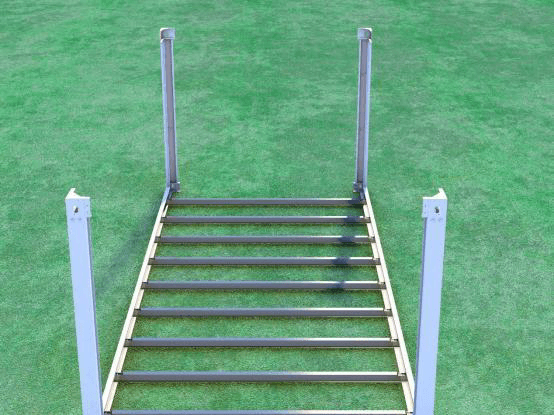

1. Lồng 4 góc khung đỉnh vào 4 cột giống nhau, nối bằng bu lông xe ngựa số 12; đầu còn lại của cột cắm vào góc đế và cũng bắt bu lông số 12.

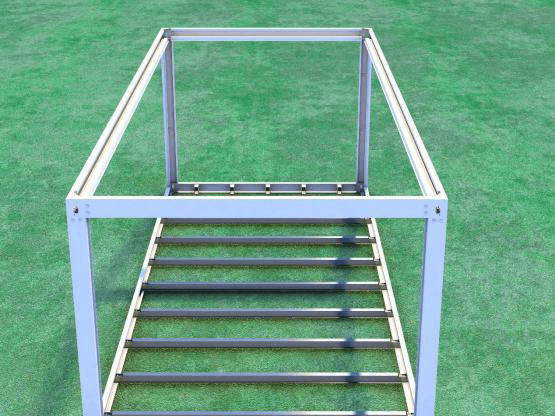

2. Dùng thang chữ A lắp 4 dầm đỉnh vào góc khung đỉnh, nối bằng bu lông số 12. Như Hình 3-1 và 3-2.

4. Chỉnh khung

1. Dùng thước thủy hoặc máy cân mức lần lượt chỉnh hai mặt cột, siết bu lông tương ứng để khung đỉnh và khung đế thẳng hàng, vuông góc.

5. Lắp tấm tường thép màu–bông khoáng, cửa và cửa sổ

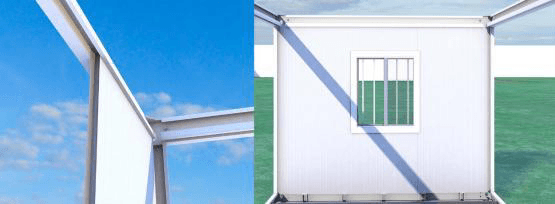

1. Xếp tường sau trước. Tường sau gồm hai tấm nguyên 2,56 m và một cửa sổ kèm tấm trên/dưới cửa sổ (Hình 5-1).

2. Khi lắp tấm tường, trước hết đẩy tấm vào rãnh 5 cm của dầm đỉnh.

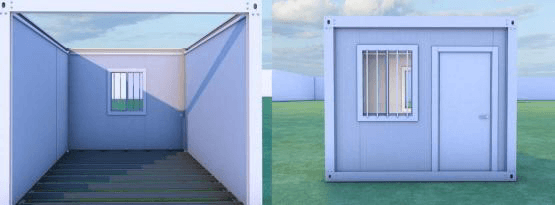

3. Tiếp theo lắp tường bên và tường trước. Tường bên ghép từ tấm bông khoáng 2,55 m. Tường trước cần cắt một tấm nguyên thành 1 tấm 15 cm và 2 tấm 40 cm: tấm 15 cm đặt ở góc cửa làm cạnh cửa; hai tấm 40 cm đặt hai bên cửa sổ (Hình 5-2).

6. Lắp sàn

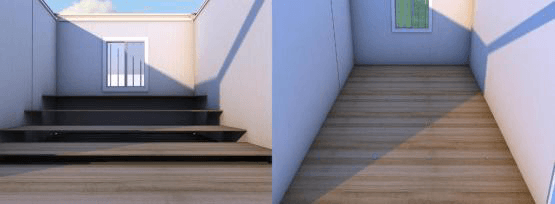

1. Trải 5 tấm sàn lên xà gồ từ trong ra ngoài, giữ hai mép thẳng hàng và khít hai tường bên (Hình 6-1).

2. Đảm bảo sàn phẳng, đóng đinh sàn cố định từng tấm vào xà gồ chữ C.

7. Lắp kết cấu đỉnh hộp

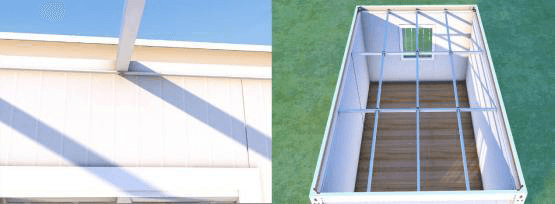

1. Lắp thanh lượn/xà đỉnh mái. Vị trí tiếp xúc với dầm đỉnh dùng vít tự khoan từ dưới lên để nối dầm đỉnh với thanh; đặt ống vuông vào đỡ và cũng bắt vít từ dưới lên (Hình 7-1).

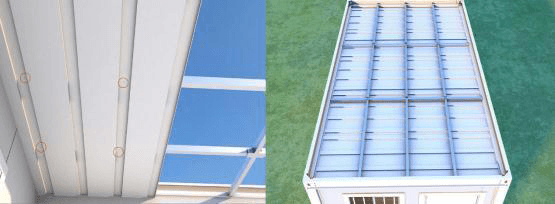

8. Lắp trần nội thất

1. Trải và cố định tấm trần/ngói trần phẳng lên xà gồ đỉnh. Như Hình 8-1.

9. Lắp ngói mái

1. Trước khi lợp ngói đỉnh, dán gioăng kín mép ngoài hai dầm đỉnh theo hướng 6 m, gần máng thoát nước, tránh nước chảy ngược.

2. Trải cuộn bông khoáng cách nhiệt trên mặt đỉnh.

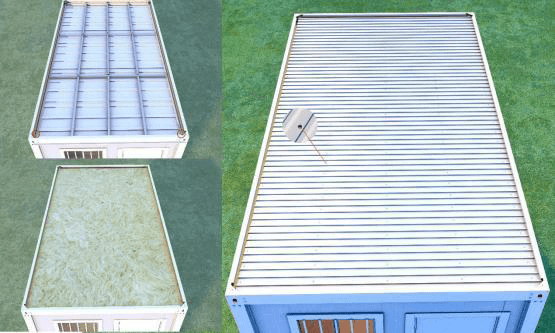

3. Lợp ngói mái kiểu 980, bắt vít tự khoan cố định ngói vào xà gồ. Khi đặt ngói, mép ngói phải vượt máng thoát nước của dầm đỉnh 2 cm; sau đó bắt vít cách một khoảng xà phẳng; bôi keo chống thấm tại chỗ chồng ngói và đầu vít trên mặt mái (Hình 9-1).

Lưu ý

Bôi keo chống thấm tại mối nối giữa dầm đáy vòng ngoài và tấm tường để nước không thấm theo tường vào sàn.
